Rezervor de stocare termică vs rezervor tampon: care se potrivește proiectului dvs. HVAC?

Selectarea rezervorului potrivit pentru un proiect HVAC nu este doar o chestiune de alegere a unei capacități adecvate. Rezervorul trebuie să se potrivească cu configurația pompei de căldură, cererea de apă, intervalul de temperatură, spațiul de instalare, cerințele de circulație și condițiile de funcționare așteptate. Două opțiuni comune sunt un rezervor de stocare termică și un rezervor tampon, dar servesc unor scopuri diferite, chiar dacă funcțiile lor se pot suprapune.

Pentru ingineri, distribuitori și producătorii de echipamente HVAC, înțelegerea acestei distincții poate preveni supradimensionarea, consumul de energie inutil, funcționarea instabilă și instalarea dificilă. Un rezervor de stocare termică poate asigura stocarea semnificativă a căldurii și sprijinul pentru apă caldă menajeră, în timp ce un rezervor tampon este în general selectat pentru a îmbunătăți volumul de apă, a reduce ciclurile scurte și pentru a stabiliza funcționarea de încălzire sau răcire. Alegerea corectă depinde de ceea ce proiectul are nevoie de fapt de rezervor.

Ce face rezervorul de stocare termică?

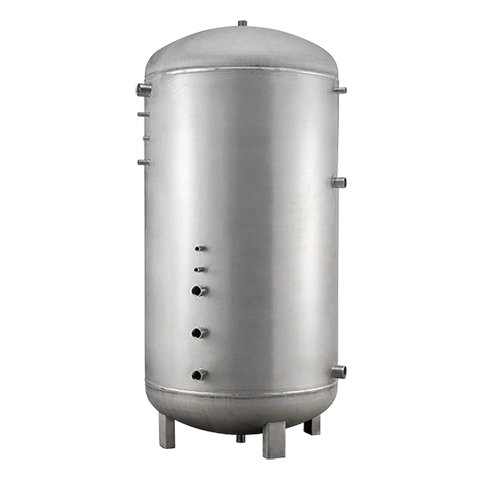

Un rezervor de stocare termică stochează apă încălzită sau răcită, astfel încât energia termică să poată rămâne disponibilă atunci când sursa de căldură nu funcționează la putere maximă. În loc să solicite pompei de căldură să răspundă imediat la fiecare modificare a cererii, energia stocată poate ajuta la reducerea diferenței dintre generare și consum. Acest lucru face rezervorul deosebit de util în aplicațiile în care sarcinile de încălzire fluctuează pe parcursul zilei.

În funcție de configurație, o soluție de stocare termică poate suporta încălzirea cu pompă de căldură, apă caldă menajeră, încălzire centrală, echilibrarea sarcinii HVAC și aplicații selectate de recuperare a căldurii. De asemenea, poate include serpentine de încălzire sau alte conexiuni conform cerințelor proiectului. Pentru instalațiile comerciale și industriale, această flexibilitate permite rezervorului să devină parte a unei strategii mai ample de gestionare a căldurii, mai degrabă decât să funcționeze doar ca un recipient pasiv pentru apă.

Proiectul propriu-zis ar trebui să ia în considerare volumul rezervorului, temperatura de funcționare, capacitatea sursei de căldură, circulația apei, izolația, aranjamentul conexiunii și spațiul de instalare disponibil . Acești factori influențează cât de eficient poate fi utilizată energia stocată și cât de constant funcționează echipamentul HVAC.

Cum rezervorul tampon acceptă funcționarea HVAC

Un rezervor tampon adaugă în primul rând volum de apă unui circuit de încălzire sau de răcire. Acest volum suplimentar poate ajuta la stabilizarea temperaturii apei și la reducerea pornirilor și opririlor frecvente ale echipamentului pompei de căldură. Ciclul scurt poate apărea atunci când sarcina termică se modifică rapid sau când volumul de apă conectat este prea mic pentru capacitatea sursei de căldură.

Pentru aplicațiile HVAC, un rezervor tampon poate îmbunătăți, prin urmare, stabilitatea operațională fără a fi neapărat proiectat pentru stocare termică substanțială de lungă durată. Este adesea luată în considerare atunci când principala preocupare este volumul minim de apă, stabilitatea temperaturii, gestionarea debitului sau ciclul pompei de căldură .

Deși cele două tipuri de rezervoare pot îndeplini funcții care se suprapun, prioritățile lor de proiectare sunt diferite. Un proiect care necesită stocarea apei calde menajere sau reținerea semnificativă a energiei termice poate necesita un aranjament de stocare mai cuprinzător. Un proiect care se confruntă în principal cu funcționarea instabilă a pompei de căldură poate beneficia de o configurație tampon mai simplă.

Rezervor de stocare termică vs rezervor tampon: diferențe cheie

Distincția devine mai clară atunci când cele două opțiuni sunt comparate în funcție de scopul lor principal de inginerie.

Această comparație nu înseamnă că un rezervor este universal mai bun. Alegerea corectă este determinată de profilul de sarcină termică și de funcția prevăzută a circuitului de apă. În unele proiecte, un rezervor proiectat corespunzător poate combina funcțiile de tamponare și de stocare termică, reducând nevoia de componente separate.

Când pompele de căldură au nevoie de mai mult decât o simplă tamponare

Pompele de căldură sunt foarte sensibile la schimbările de sarcină, debit și temperatura apei. Când circuitul conectat are un volum insuficient de apă, pompa de căldură poate atinge temperatura țintă prea repede și se poate opri înainte de a funcționa pentru o perioadă eficientă. Pornirile repetate pot face controlul temperaturii mai puțin stabil și pot impune cerințe suplimentare asupra componentelor echipamentului.

Un rezervor de stocare termică pentru sistemele cu pompe de căldură oferă un volum suplimentar de apă, reținând în același timp energia termică utilizabilă. Când cererea depășește temporar generarea de căldură, căldura stocată poate contribui la sarcină. Când cererea scade, rezervorul poate absorbi energia termică disponibilă în loc să forțeze pompa de căldură să răspundă imediat la orice variație mică.

Acest lucru devine deosebit de relevant pentru clădirile cu ocupare variabilă, cerere intermitentă de apă caldă sau sarcini de încălzire care se modifică semnificativ între diferite perioade de funcționare. Rezervorul ar trebui să fie dimensionat în funcție de caracteristicile reale de încărcare, mai degrabă decât să selecteze pur și simplu o capacitate mai mare pentru depozitare suplimentară.

Alegerea capacității potrivite a rezervorului

Selectarea capacității este una dintre cele mai importante decizii într-un proiect de rezervor HVAC. Un rezervor supradimensionat poate necesita mai mult spațiu de instalare, poate crește pierderea de căldură și poate adăuga costuri inutile ale materialelor. Este posibil ca un rezervor subdimensionat să nu furnizeze suficientă energie stocată sau volum de apă pentru a obține îmbunătățirea de funcționare intenționată.

Inginerii ar trebui să evalueze mai mulți factori înainte de a determina volumul necesar. Acestea includ puterea pompei de căldură, timpul minim de funcționare, diferența de temperatură necesară, cererea de vârf, variația așteptată a sarcinii, cerințele de apă caldă menajeră și spațiul de instalare disponibil . Volumul necesar rezervorului ar trebui calculat din proiect, mai degrabă decât selectat numai în funcție de puterea nominală a pompei de căldură.

Pentru aplicațiile comerciale, modelele cererii ar trebui, de asemenea, luate în considerare. Hotelurile, clădirile rezidențiale și unitățile cu cerințe de apă caldă sanitară pot experimenta diferențe semnificative între cererea medie și cea de vârf. Un rezervor selectat corect poate oferi o capacitate termică suplimentară fără a necesita ca sursa de căldură să se potrivească cu fiecare fluctuație a cererii pe termen scurt.

Selectarea materialelor pentru aplicații de stocare termică

Selectarea materialului devine din ce în ce mai importantă atunci când un rezervor este expus la apă fierbinte, calitatea apei solicitante sau condiții de funcționare corozive. Oțelul inoxidabil SS304, SS316L și Duplex 2205 oferă diferite niveluri de rezistență la coroziune și performanță mecanică, permițând construcția rezervorului să fie adaptată aplicației dorite.

SS304 este potrivit pe scară largă pentru aplicații generale de apă caldă și încălzire, în timp ce SS316L poate fi preferat acolo unde este necesară o rezistență mai mare la coroziune. Duplex 2205 poate oferi o rezistență mecanică mai mare și rezistență la coroziune pentru medii mai solicitante. Selecția finală ar trebui să se bazeze pe chimia apei, temperatură, presiune, specificațiile proiectului și condițiile de serviciu așteptate.

Carcasa externă poate fi, de asemenea, personalizată în funcție de cerințele de instalare și aspect. Se poate alege oțel galvanizat cu un finisaj vopsit sau oțel inoxidabil, în timp ce diferite culori exterioare sunt disponibile pentru proiectele care necesită un finisaj vizual special.

Izolația contează mai mult decât dimensiunea rezervorului

Creșterea volumului de stocare nu garantează automat performanțe termice mai bune. Căldura stocată în interiorul vasului poate scăpa treptat prin peretele rezervorului și prin conexiunile externe, mai ales când mediul înconjurător este semnificativ mai rece decât apa stocată.

Din acest motiv, izolația din poliuretan este o parte importantă a construcției rezervorului de stocare termică. Izolarea adecvată reduce pierderile de căldură în picioare și ajută la reținerea energiei termice utile între ciclurile de încălzire. Grosimea izolației trebuie luată în considerare împreună cu temperatura de funcționare, condițiile ambientale, geometria rezervorului și locația de instalare.

Punctele de conectare, supapele, fitingurile și conductele expuse trebuie luate în considerare în timpul instalării, deoarece aceste zone pot deveni căi suplimentare de pierdere a căldurii. Prin urmare, un rezervor bine izolat trebuie evaluat ca parte a instalației complete, mai degrabă decât ca un vas izolat.

Baterii de încălzire și configurații multifuncționale

Nu toate proiectele HVAC utilizează același aranjament de transfer de căldură. În funcție de aplicație, un rezervor poate necesita serpentine plate, serpentine ondulate sau serpentine ale sistemului de refrigerant . Configurația adecvată a bateriei depinde de sursa de căldură, mediu de transfer de căldură, performanța necesară de transfer de căldură și spațiul de instalare disponibil.

O configurație multifuncțională poate combina, de asemenea, stocarea termică cu apă caldă menajeră, recuperarea căldurii sau funcțiile de tamponare a sistemului. Această flexibilitate este valoroasă pentru proiectele în care mai multe cerințe termice trebuie gestionate într-o amprentă compactă.

Pentru proiectele OEM și ODM, pozițiile de conectare și aranjamentele bobinei pot fi personalizate în funcție de aspectul echipamentului. Acest lucru este util în special pentru producătorii HVAC și contractorii de inginerie care au nevoie ca rezervorul să se integreze cu propriul echipament, mai degrabă decât să adapteze întreaga instalație în jurul unui design de rezervor fix.

Spațiul de instalare și proiectarea conexiunii

Alegerea rezervorului nu trebuie separată de planificarea instalării. Configurațiile verticale, orizontale și montate pe perete pot oferi diferite avantaje în funcție de spațiul disponibil, înălțimea tavanului, accesul la service și aranjamentul conductelor.

În încăperile mecanice închise, dimensiunile fizice ale rezervorului și locația racordurilor de apă pot fi la fel de importante ca și capacitatea sa nominală. Porturile personalizate și specificațiile de conectare pot simplifica integrarea cu conductele existente și pot reduce coturile inutile sau fitingurile suplimentare.

De asemenea, ar trebui luat în considerare accesul la servicii. Inginerii au nevoie de spațiu suficient pentru inspecție, întreținere a conexiunilor, componente electrice, înlocuirea anodului, acolo unde este cazul, și testarea presiunii. Un rezervor compact care nu poate fi întreținut corespunzător poate crea probleme mai mari pe termen lung decât un rezervor puțin mai mare, cu accesibilitate mai bună.

Considerații de presiune și temperatură

Presiunea și temperatura de funcționare trebuie întotdeauna evaluate în raport cu cerințele instalației complete HVAC. Rezervoarele oferite de Legend sunt proiectate cu o presiune maximă de lucru de 6 bar, presiune de testare de 10 bar și o temperatură maximă de funcționare de 90°C pentru intervalul standard enumerat.

Aceste cifre nu ar trebui tratate ca un substitut al ingineriei specifice proiectului. Condițiile reale de funcționare depind de sursa de încălzire, aranjamentul de circulație, dispozitivele de siguranță, calitatea apei și cerințele de instalare aplicabile. Componentele de reducere a presiunii și alte măsuri de protecție trebuie selectate în funcție de instalația completă.

Testarea strictă a presiunii și a scurgerilor în timpul producției este la fel de importantă. Legend Tank aplică controlul secvenţial al calităţii pe parcursul fabricării, inclusiv sudarea, testarea presiunii şi inspecţia scurgerilor, ajutând la menţinerea etanşeităţii structurale şi a calităţii consecvente a produsului.

De ce personalizarea OEM și ODM poate îmbunătăți adaptarea proiectului

Rezervoarele standard sunt convenabile atunci când aplicația se potrivește cu o configurație existentă. Cu toate acestea, proiectele de inginerie au adesea cerințe diferite pentru capacitate, porturi, bobine, material, izolație, finisaj exterior sau orientare la instalare. Aici producția de rezervoare de stocare termică OEM și ODM poate oferi o mai mare flexibilitate.

Legenda acceptă personalizarea volumului rezervorului, a porturilor de conectare, a configurațiilor bateriei de încălzire, a finisajelor exterioare și a siglelor clienților. Gama de produse acoperă capacități de la 60L la 2000L , în timp ce soluții personalizate pot fi dezvoltate în funcție de cerințele specifice ale proiectului.

Pentru distribuitorii de peste mări și producătorii de echipamente HVAC, producția OEM/ODM poate simplifica, de asemenea, brandingul și integrarea produselor. În loc să modifice o instalație existentă pentru a găzdui un rezervor standard, rezervorul poate fi configurat în jurul aranjamentului echipamentului prevăzut.

Calitatea de fabricație a rezervorului personalizat

Personalizarea este utilă numai atunci când este menținută consistența în producție. Fabricarea rezervorului implică mai multe etape, inclusiv tăierea plăcilor din oțel inoxidabil, rularea cilindrului, sudarea duzelor, testarea presiunii, izolarea și inspecția finală. Fiecare etapă poate influența durabilitatea rezervorului și rezistența la scurgeri.

Legend Tank are 17 ani de experiență profesională în sudare , cu sudori certificați implicați în producție. Procesul de fabricație include teste online de scurgere și proceduri de menținere a presiunii, în timp ce componentele cheie pot fi achiziționate de la furnizori consacrați din industrie, în funcție de configurația necesară.

Pentru proiectele internaționale, documentația și certificarea calității sunt, de asemenea, considerații importante de achiziție. Tancurile Legend sunt furnizate cu certificare CE și ISO9001 , care acceptă cerințele distribuitorilor, antreprenorilor și producătorilor de echipamente de peste mări.

Ce opțiune ar trebui să aleagă cumpărătorii HVAC?

Un rezervor tampon este, în general, adecvat atunci când obiectivul principal este de a crește volumul circuitului, de a stabiliza temperatura apei sau de a reduce ciclul pompei de căldură. Un rezervor de stocare termică devine mai atractiv atunci când proiectul are nevoie de stocare semnificativă a energiei, sprijin pentru apă caldă menajeră, recuperarea căldurii sau o combinație de funcții termice.

De asemenea, nu există nicio cerință de a trata cele două categorii ca produse complet separate. Un rezervor de stocare termică multifuncțional configurat corespunzător poate asigura atât stocarea tampon, cât și stocarea energiei, în funcție de aranjamentul său intern și de designul conexiunii. Acest lucru poate fi deosebit de util atunci când un proiect HVAC are mai multe cerințe termice, dar spațiu de instalare limitat.

Cel mai practic proces de selecție începe cu aplicația, mai degrabă decât cu numele rezervorului. Determinați funcția necesară, calculați capacitatea corespunzătoare, evaluați temperatura și presiunea apei, selectați o calitate adecvată de oțel inoxidabil și apoi luați în considerare aspectul conexiunii și spațiul de instalare. Această abordare produce o specificație a rezervorului care este mai ușor de integrat și mai strâns aliniată cu condițiile reale de funcționare.

FAQ

Este un rezervor de stocare termică la fel cu un rezervor tampon?

Nu. Pot îndeplini funcții care se suprapun, dar scopurile lor principale diferă. Un rezervor tampon crește în principal volumul de apă și stabilizează funcționarea HVAC, în timp ce un rezervor de stocare termică pune un accent mai mare pe reținerea energiei termice utilizabile. Unele modele multifuncționale pot oferi ambele funcții.

Poate funcționa un rezervor termic cu o pompă de căldură?

Da. Rezervoarele de stocare termică sunt aplicabile pe scară largă pentru încălzirea cu pompe de căldură și aplicațiile HVAC. Acestea pot oferi un volum suplimentar de apă, pot ajuta la gestionarea fluctuațiilor de sarcină și pot reține energia termică pentru utilizare ulterioară. Dimensiunea corectă și proiectarea conexiunii sunt esențiale pentru o funcționare eficientă.

Ce oțel inoxidabil este potrivit pentru un rezervor de stocare termică?

SS304, SS316L și Duplex 2205 pot fi toate utilizate în funcție de aplicație. Calitatea adecvată trebuie selectată în funcție de chimia apei, expunerea la coroziune, temperatură, presiune și cerințele proiectului.

Rezervorul poate fi personalizat pentru proiecte OEM?

Da. Legend acceptă personalizarea OEM și ODM, inclusiv capacitatea, porturile de conectare, configurația bobinei de încălzire, carcasa exterioară, culoarea și sigla clientului . Acest lucru permite ca rezervorul să fie adaptat la diferite aplicații HVAC, pompă de căldură, ACM, saună și aplicații industriale.

Cum ar trebui să fie dimensionat un rezervor de stocare termică?

Dimensionarea rezervorului trebuie să ia în considerare capacitatea pompei de căldură, profilul de sarcină, diferența de temperatură necesară, timpul de funcționare, cererea de vârf, cerințele de apă caldă menajeră și spațiul de instalare disponibil. Un rezervor mai mare nu este automat mai bun, deoarece capacitatea excesivă poate crește costurile, cerințele de spațiu și pierderile de căldură în picioare.

Este izolarea importantă pentru apa caldă stocată?

Da. Izolarea eficientă reduce pierderile de căldură din apa stocată și ajută la menținerea energiei termice utile între ciclurile de încălzire. Izolația din poliuretan este folosită în mod obișnuit în acest scop, în timp ce instalația completă ar trebui să abordeze și pierderile de căldură prin conexiuni și conducte expuse.

Considerații finale

Decizia între un rezervor tampon și un rezervor de stocare termică ar trebui să se bazeze pe cerințele termice reale ale proiectului HVAC și nu numai pe terminologie. Bufferingul se referă în primul rând la volumul apei, stabilitatea debitului și ciclul echipamentului, în timp ce stocarea termică adaugă capacitatea de a reține și gestiona energia termică utilizabilă în timp.

Pentru proiectele care implică pompe de căldură, HVAC, apă caldă menajeră, încălzire centrală, recuperare de căldură la saună sau refrigerare industrială, un rezervor personalizat poate oferi o flexibilitate mai mare decât o configurație standard fixă. Cu construcția SS304, SS316L și Duplex 2205, orientări multiple de instalare, conexiuni și bobine personalizabile, izolație din poliuretan și suport de producție OEM/ODM , Legend Tank poate dezvolta soluții de rezervor în jurul diferitelor cerințe de inginerie.
